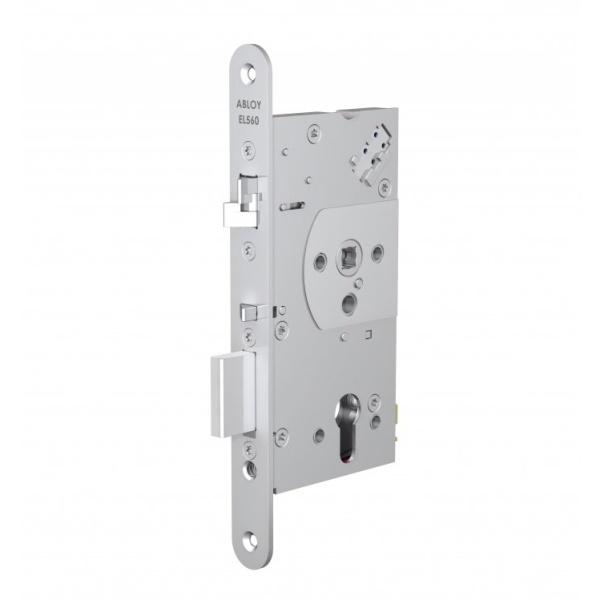

ABLOY EL560/55/20 – ELEKTROMECHANICKÝ SAMOZAMYKACÍ ZÁMEK

Popis

Použití ASSA ABLOY EL560

• Pro vnitřní i venkovní plné dveře.
• Klika zámku může být ovládána výstupním kontaktem ze čtečky karet, klávesnice, tlačítkem, apod.
• Dělený čtyřhran kliky – možnost volitelné funkce vnitřní a vnější kliky.
• Určen pro vstupní, únikové, požární i průchodové dveře – volitelná funkce zámku, viz. „Možnosti nastavení zámku“.
• Lze použít do požárně odolných dveří – režim „fail-safe“ – zámek je bez napájení oboustranně prostupný.

Výhody zámku EL560

• Pravolevý – obousměrná střelka.
• Samozamykací – při každém zavření dveří se automaticky vysune závora zámku.
• Jištěné zamykání zámku – v zamčeném stavu je vysunuta závora a zároveň je blokována střelka zámku – zámek je zajištěn ve dvou bodech.
• Jednotné napájení 12 – 24 V DC.
• Nízký klidový proudový odběr – 130 mA při 12 V DC, 65 mA při 24 V DC.
• Možnost monitorování činnosti zámku – viz. „Signalizace“ v části „Technická data“.

Certifikace

• Trezor test – Bezpečnostní třída 3
• NBÚ – Ověření způsobilosti technického prostředku typu : 2 Bodové hodnocení technického prostředku podle přílohy č.1 vyhlášky č. 528/2005Sb., o fyzické bezpečnosti a certifikaci technických prostředků: SS4=2
• ČSN EN 1627 – Odolnost proti násilnému vniknutí
• ČSN EN 179 – Pro únikové východy
• ČSN EN 1125 – Pro panikové únikové východy
• ČSN EN 1634-1 – Pro požárně odolné dveře
• STN EN 12209:2004 – Stavebné kovanie. Zámky a uzávery. Mechanicky ovládané zámky, uzávery a protiplechy
• STN P ENV 1627:2001 – Odolnosť proti násilnému vniknutiu

Funkce zámku

Po uzavření dveří se zámek automaticky uzamkne – vysune se závora a zablokuje se střelka.
Stisknutím aktivované nebo panikové kliky je závora zatažena do těla zámku a následně odblokována střelka.
Zámek je vždy možné odemknout cylindrickou vložkou z obou stran dveří nebo stiskem kliky z vnitřní strany dveří, tzv. antipanic funkce.

Možnosti nastavení zámku – ovládání prostupu

„0“ – fail secure
Klika ve směru úniku je funkční trvale (antipanic), vnější klika je funkční po přivedení napájení z ovládacího zařízení, např. čtečky.
„1“ – fail safe – funkce EPS
Klika ve směru úniku je funkční trvale (antipanic), vnější klika je funkční po odpojení napájení z ovládacího zařízení, např. čtečky.

Poznámka:

K zámku doporučujeme použít bezpečnostní kování IKON SX03 (klika-klika). V souvislosti s normou ČSN EN 1125 doporučujeme použít příčné panikové kování effeff 8000, které je zvláště vhodné pro rámové dveře.

NázevABLOY EL560 – elektromechanický hluboký zámek
VýrobceAssa Abloy
Použití do protipožárních dveříAno
Proudový odběrNominal 0,13 A (12 V), 0,065 A (24 V) Max. 0,40 A
Napájecí napětí12 – 24 V DC (-10%, +10%)
Rozměrrozteč 72mm
Monitorovací kontaktymax.0,5 A 30V AC/DC resist, 10W
Rozsah pracovních teplot-25°C až +70°C
Výsuv závorzávora 20mm, oboustranná střelka: 10mm
Vyráběné backsety55,60,80,100mm
Šířka čelního štítu20mm, nerez
Čtyřhrandělený 9mm čtyřhran, s redukcí lze použít i 8mm
Cylindrická vložkaDIN – europrofil
Dveřní vůle2-5,5mm
Max. rozměry dveřív.2520mm x š. 1320mm, max. 200kg
Obsah balenízámek, návod, upevňovací šrouby, redukce 9 na 8mm, červíky
signalizace stavu zámkua) závora zatažená b) závora vysunutá c) klíč odemyká/volný d) klika stisknutá/volná e) dveře otevřené/zavřené
